真空吸附平台
产品介绍

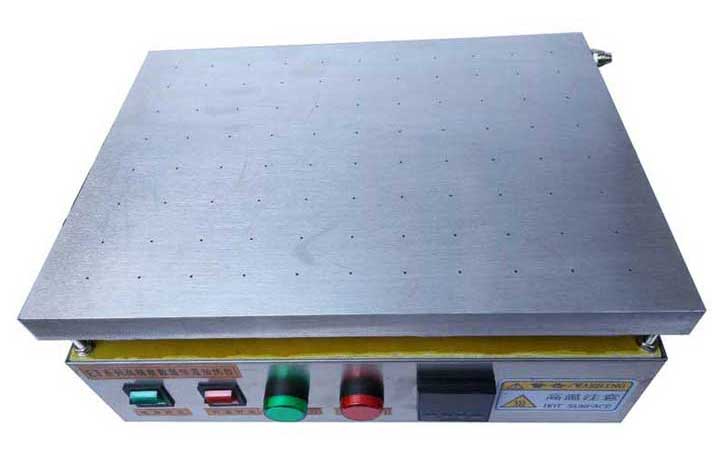

真空加热吸附平台是结合我司多年的燃料电池研究经验,专门开发的一款集加热 与真空功能一体的真空加热吸附装置,解决了传统吸附平台不具有加热功能的缺点,非常适合用于燃料电池膜电极的研发使用,并且是高精度产品快速生产的理想定位附件。
一,真空吸附加热平台产品特点
1.结构设计紧凑,整机尺寸仅相当于一台电子称,便于放置于通风橱、实验台等,非常适合 高校和研究机构使用
2.加热台顶面分布矩形或客户指定形状抽真空圆孔,孔径也可根据客户要求订制直径大小;
3.国内唯一一家将加热与真空整合于一体的独立吸附平台
4抽真空方式有两种:1、内部加装真空发生器实现真空负压.2、外部预留接口,有客户自行采购真空机安装
5.可以根据客户需要调整吸附平台尺寸
真空加热吸附台尺寸图
6.真空度大小可以无级调节
7.国内知名品牌“厦门宇电”PID人工智能数显温度控制器,精度高,操作安全简单明确方便;
8.专利加热控制技术,加热板表面的温度分布均匀一致好
9.整个面板采用铝合金材料制作,具有导热系数高加热块,受热均匀等特点;
10产品机件炉体外壳全部为进口SUS304不锈钢材料制作,非特殊环境下使用决不存在掉漆生锈等弊端,外形美观
11.高品质固态(SSR)继电器,寿命是普通触点式继电器的100倍;
12多根高品质不锈钢发热管,维修方便快捷,故障率低;
二,真空吸附平台技术规格:
产品规格说明:
1,以上所列为订制标准,整机高度160mm左右,温控器控制精度为士1度,台面表面温差为士1~2%度。
2,因所有抽真空加热台均为非标定制品,以上只是作为参考,具体样式尺寸功能需客户指定要求,我司负责设计制作。
3,从设备样式、功能、定案后5~7个工作日可交货
4,待定非标定制待定待定建议不超过200℃,以上所列为订制标准,整机高度160mm左右,温控器控制精度为士1度,台面表面温差为士1~2%度。
5,因所有抽真空加热台均为非标定制品,以上只是作为参考,具体样式尺寸功能需客户指定要求,我司负责设计制作。
6,从设备样式、功能、定案后5~7个工作日可交货

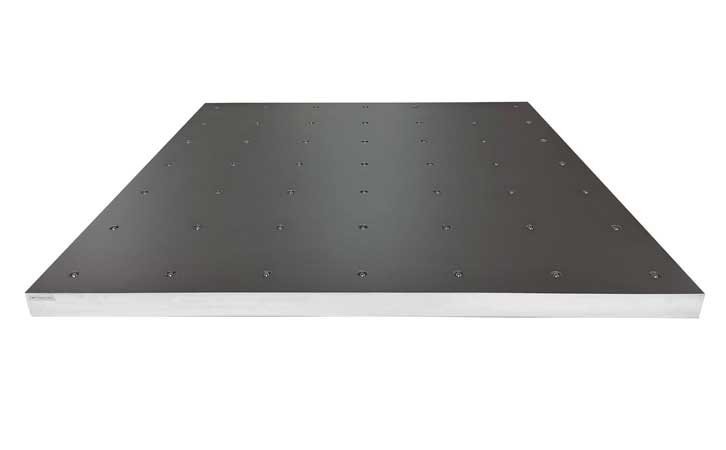

真空加热吸盘参数:
1,功率:2800W
2,温度范围:常温〜200度
3,温度精度:±1-2%
4,台面尺寸:400*300mm
5,吸附范围350*250mm
6,升温时间:室温-200度 约需 20min
7,孔径:1.5mm
8,孔间距:10mm
9,吸盘材质:铝合金
10,体积:500X 400 X 180(W X D X H)mm
附赠真空泵参数
1,极限压力:0.095MPa
2,电机功率500W
3,额定电压230VAC.50HZ
4,压力表0~350kg/cm2
5,设备总重(含寘空 泵)约 15kg

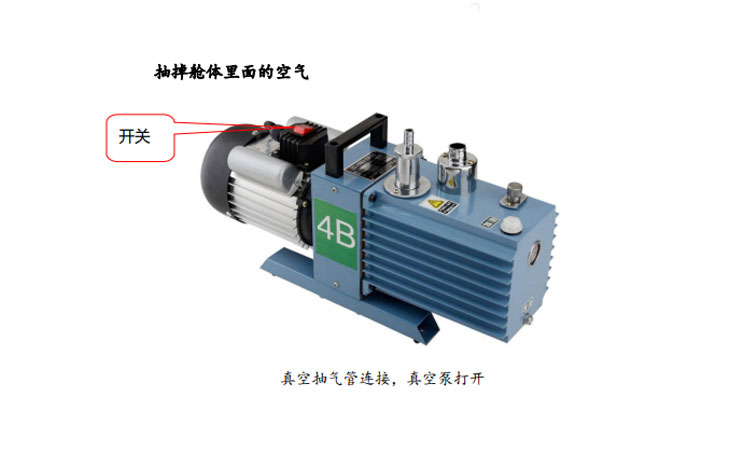

真空泵
三,吸附加热平台应用范围:
1、FPC自动贴胶纸机工作台面。
2、FPC柔性电路板贴片元件返修。
3、手机,平板电脑等PT屏幕拆解。
4、所有能用到需要真空吸附并底部加热的工艺。
加热平台生产厂家,专业出售真空吸附加热台,真空恒温数显加热平台.可抽真空加热台,表面磨床精加工,加热台顶面分布矩形或客户指定形状抽真空圆孔,孔径也可根据客户要求订制直径大小;非标加热平台专业出售真空吸附加热台,非标定制,欢迎前来订购!.
