脉冲热压机_脉冲热压焊接机

本脉冲热压设备适用于各种FPC / COF / TAB和LCD板或PCB板的组合键合。它是专业的高精度修复设备,用于修复2K,4K和曲面屏幕不同尺寸的液晶屏幕电缆损坏或自然掉落
订购热线:13714720278
在线咨询 更多信息
分享:
下一篇:没有了

产品介绍

  本脉冲热压设备适用于各种FPC / COF / TAB和LCD板或PCB板的组合键合。它是专业的高精度修复设备,用于修复2K,4K和曲面屏幕不同尺寸的液晶屏幕电缆损坏或自然掉落。什么问题可以修复:各种LCD问题,如垂直,水平,黑带,黑线,彩线,彩带,多线,花屏,黑屏,白屏,水平,垂直半个半故障等。运行质量稳定。

  脉冲热压特点与功能参数介绍:

  1. 采用可编程序控制器(PLC)控制系统,使设备运行稳定、可靠;

  2. 脉冲式加热,可分段设置升温,实时显示温度曲线;

  3. 彩色触摸屏,中文菜单,可存储多组工作参数,所有参数设置简洁直观;

  4. 单压头、双工位,平台左右移动式轮换上料,提升工作效率。

  5. 双按钮启动开关、急停保护装置,保证生产安全。

  适用于 FPC 与 PCB 之间的焊锡、FPC 与 FPC 之间的焊锡等生产工艺中。

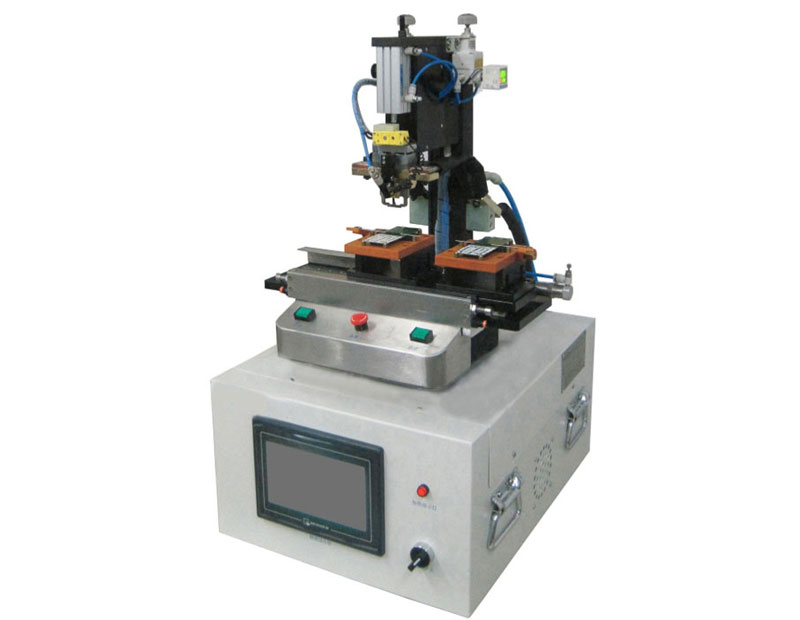

  本机器是脉冲热压机,可实现X轴,Y轴,Z轴的运动,能够准确定位,并且能一次性安放多个产品依次加工,操作简便,节省工作时间,提高工作效率,加工效果好,是点胶系统与脉冲热压机的一次完美结合。

  一,与普通脉冲热压机相比本设备的优势:

  1,自主研发xy平台专用操作系统,方便快捷

  2,可实现一次装夹多个产品,并对其依次加工

  3,具有双工作平台(双Y轴),一个平台处于工作状态(产品加工)另一平台处于空闲状态(产品装夹和取放)减少设备等待时间,提高设备效率

  4,平台型ET-6331AD脉冲热压机,行程大,可焊接体积较大的工件,其中X:600,Y1:300,Y2:300,Z:1005,机头部分是专用开发设计针对性强。

  6,可选用不同行程的xy平台适用范围广

  二,脉冲热压焊接机器参数

  供料方式

  平台左右移动式 双工位工作

  适用产品尺寸 最大 5 寸(16:9) 平台

  平台材质 铝合金

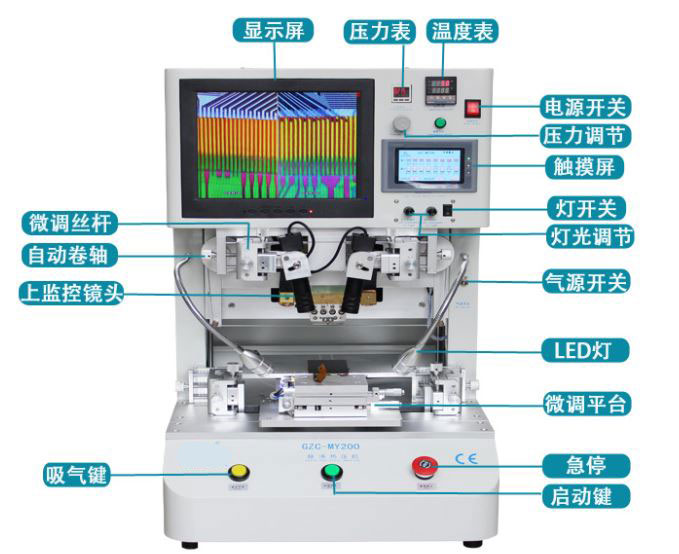

脉冲热压焊接机产品结构
脉冲热压焊接机产品结构

  三,热压参数:

  热压头 ≤50mm

  分段升温设置 四段工作温度 实时显示温度曲线

  温度设置 RT—550℃ 最小设置单位:1℃

  时间设置 1—99sec 最小设置单位:1sec

  压力范围 0.5—15 ㎏ f

  输入气源:0.5—0.7Mpa 机器外留¢10 气管,长3 米,自带接头

  厂务真空:不需要

  输入电源 AC 220V±10%,50Hz, 机器外留电源线,长 316A 米,自带插头

  机台外形尺寸 400×290×445 长×宽×高(mm)

  控制箱尺寸 450×500×230 长×宽×高(mm)

  重量 约:60kg

  技术参数:

机型 ET-6331AD
工作电压 AC220V±10% 50HZ
额定功率 150W
下压动作 气缸驱动
配用脉冲主机 ET-1000(标配)、ET-2000、ET-3000
焊头安装个数 1个
工位数量 1个
工位移动方式 步进马达+同步带
工位重复精度 前后,左右±0.02mm
夹头类型 钼合金夹头标
压力调节方式 调节弹环压力
送锡方式
架设形式 桌上型
热压头冷却方式 风冷
PLC控制
触摸屏控制
CCD放大及数量
外形尺寸(mm)L*W*H 820mm*580mm*570mm
重量 60kg

  注:另有ET-6441AD,ET-5331AD,ET-5441AD,ET-4331AD等型材可选

  四,运用范围:

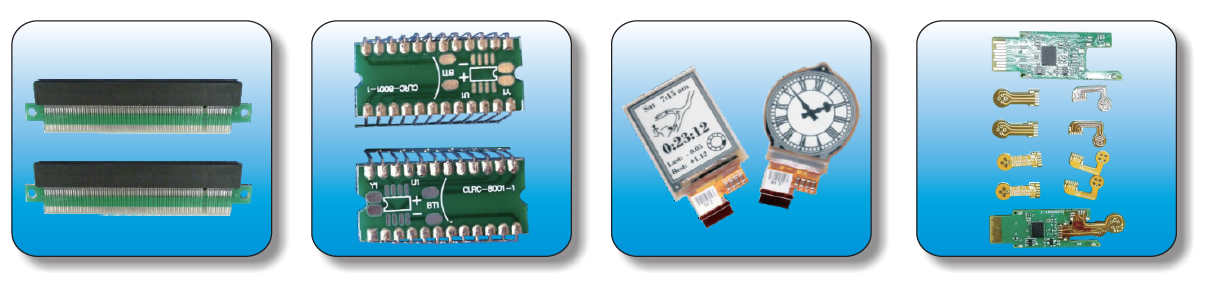

  运用举例:

脉冲热压机运用举例

  ●LCD 、PDP手机等电子产品的柔性线路板的热压焊接,焊锡焊接,TCP与线路板PCB或软性线路板FPC之间的焊接

  ●HDD线圈,电容,电机,传感器等的漆包线的焊锡焊接、

  ●电脑等通信机器内的线缆,并行口的焊锡焊接。

  ●数码相机、打印机、小型相机等的树脂热压结合 ,塑料的铆接等

  ●微波元件内部的金线热压结合 ,MCC和连接器的焊接

  ●数码相机、手机等的CMOS、CCD与FPC板的焊锡焊接,软排线FFC与软性线路板FPC或硬性线路板PCB的焊接

  ●ACF热压接。

  ●USB排线焊接

  ●软性线路板FPC与线路板PCB之间的焊接等

  ●笔记本、手机等电池保护电路焊接等



更多>>
