 电热板专为铝基板LED灯珠焊接、PCB预热、化学试验、加热固化等应用而设计,使用温度范围在 0~500℃  之间,主要适用于铝基线路板预热、焊接与返修及其他需要稳定控温 加热的场合,操作简便、易学易用。工作效率高,是您生产加工的好帮手。

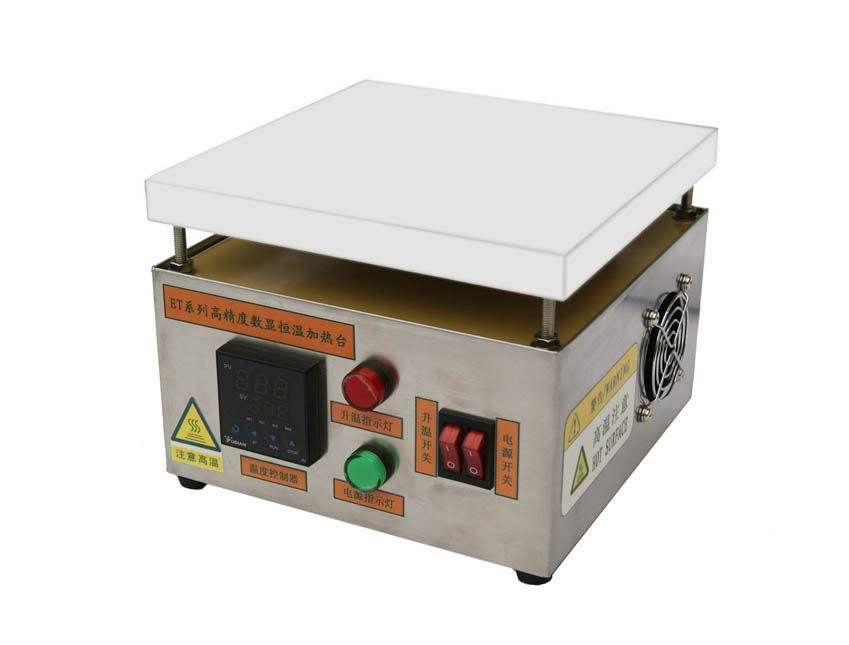

恒温电热板

  工作中遇到使用或维修,大家不知道怎样设置,下面电热板专业制造商-易拓(ETOOL)为大家专业介绍电热板怎样使用说明

  一、电热板产品特性:( 模 块 化 设 计,维 修 方 便 )

  1. 采用原装宇电PID人工智能数显温度控制仪,精度高,操作安全简单明确方便;

  2. 采用高品质固态(SSR)继电器,寿命是普通触点式继电器的100倍;

  3. 采用多根高品质不锈钢发热管,维修方便快捷,故障率低;

  4. 整个面板采用铝合金材料制作,具有导热系数高加热块,受热均匀等特点;

  5. 炉体外壳全部为SUS304不锈钢材料制作,非特殊环境下使用决不存在掉漆生锈等弊端;

  6. 控制系统安装了散热风扇及散热窗口保证内部元件不处于过热状态;

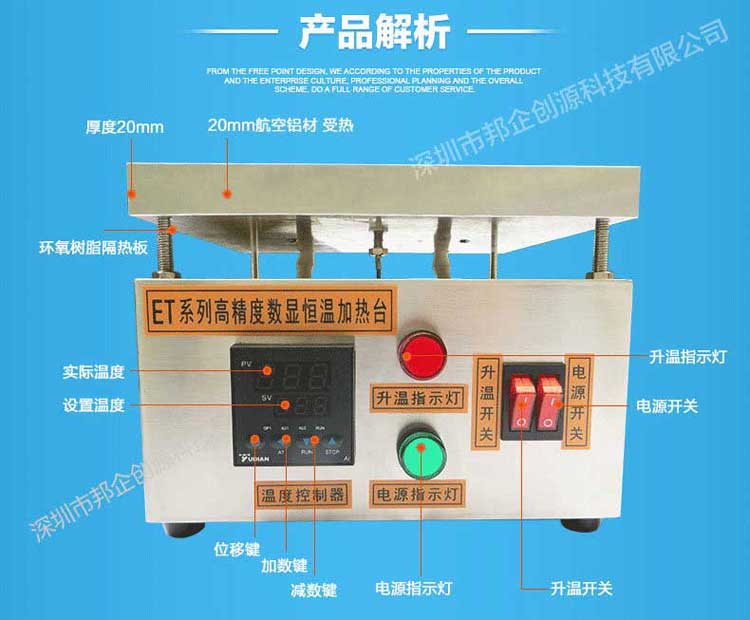

电热板结构图

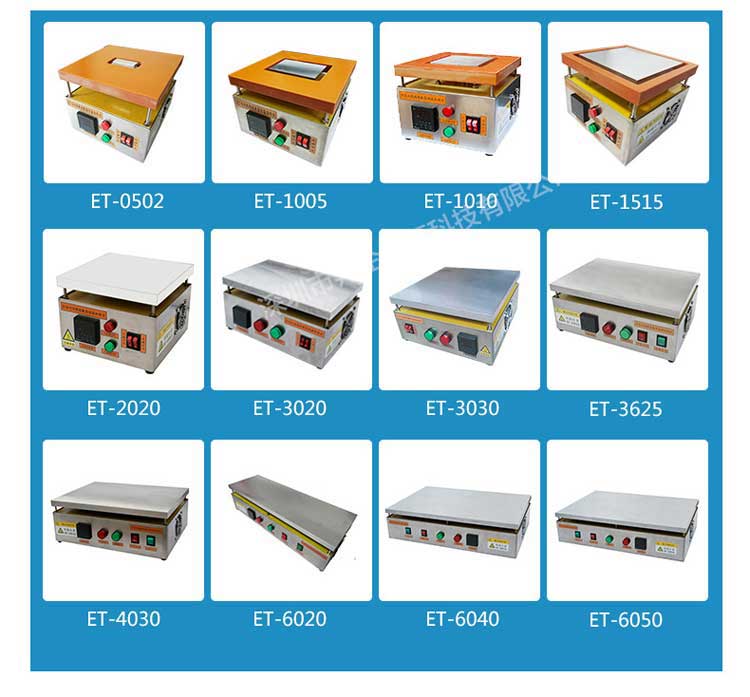

  二、加热板技术规格:

  电源:220V (50HZ);控制温度范围:常温—350℃;控制精度:士1~2%℃

  类型:整体式(高度150mm),分体式(高度65mm),高温型(室温~450度),超高温型(室温~500度),陶瓷加热板(室温~950度)。

  规格: ET-100: 发热板规格100x100x20mm士1 , 功率400W(MAX) , 净重:3.5Kg

  ET-150: 发热板规格150x150x20mm士1 , 功率600W(MAX) , 净重:4.0Kg

  ET-200: 发热板规格200x200x20mm士1 , 功率800W(MAX) , 净重:4.5Kg

  ET-3020: 发热板规格300x200x20mm士1 , 功率1200W(MAX) , 净重:7Kg

  ET-360: 发热板规格360x250x20mm士1 , 功率1500W(MAX) , 净重:9Kg

  ET-400: 发热板规格400x300x20mm士1 , 功率2100W(MAX) , 净重:12Kg

  ET-6040: 发热板规格600x400x20mm士1 , 功率3600W(MAX) , 净重:28Kg

  还可承接各种非标规格订制,5-7天可交货(最大加热板尺寸2000*2000mm,温度950度)。

加热板技术规格

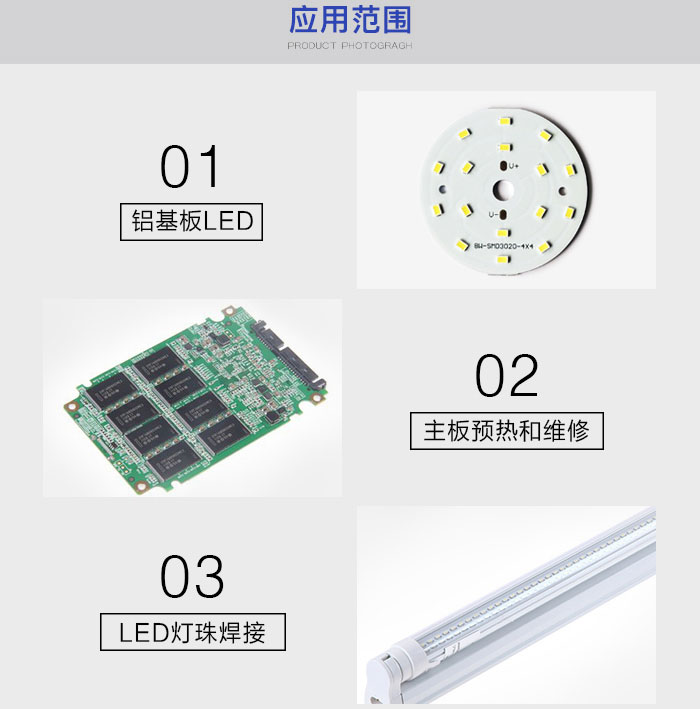

  三、加热板应用范围:

  1、LED行业铝基板,灯珠焊接,维修。

  2、任何电子行业封胶、点胶恒温加热。

  3、模具厂模蕊预热。

  4、工业各行业恒温加热样品的烘焙、干燥。

  5、实验室加热设备,电热板,温度试验,是生物、遗传、医药卫生、环保、生化实验室、分析室、教学研究的必备的工具。

加热板应用范围

  四、使用方法 :

  1、接通电源,打开“电源开关”此时绿色“电源指示灯”常亮,表明设备已供电。

  2、打开“升温开关”设备开始运行,红色“升温指示灯”常亮表明表面工作台正在持续升温;闪烁表明进入恒温状态,此时表面工作台为间断性升温。

  3、使用完后,先关闭“升温开关”此时设备升温部分停止运行,此时绿色“电源指示灯”依然常亮,可以间接性警示设备依然在工作,请勿触碰工作面板。待表面工作面板彻底冷却后(建议1小时)再关闭“电源开关”。

电热板温度控制器

  五、注意事项:

  1、电源电压为220VAC,并且要有接地线的三孔插座和漏电开关。

  2、非专业人士请勿打开机壳,或擅自改动内部接线。

  3、不可用手直接接触发热板,以免烫伤。

  4、长期不用或外出时,请切断电源。

  5、此设备有风冷散热装置,切勿堵塞设备侧面进风口。

  6、当需要更换保险管时,请一定拔下电源插头后再进行更换,以免发生触电危险。

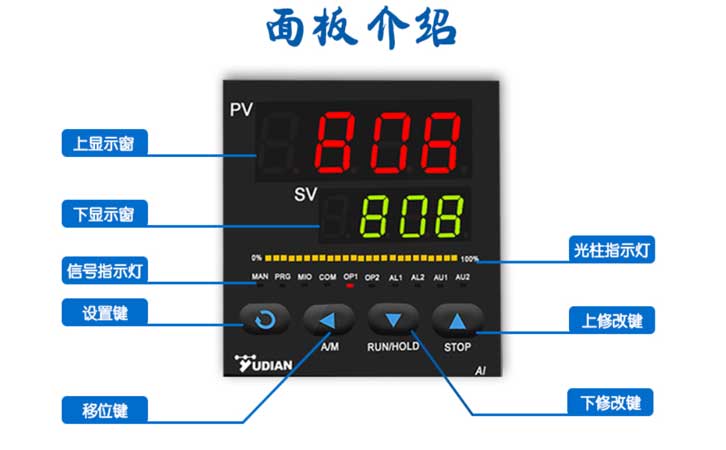

  六、温控面板说明:



PV

测量值/模式显示值

数据移位键

SV

设定值/模式内容显示值

数据减少键

OP1

输出指示灯

数据增加键

AU1

报警1指示灯

Ο

设定模式键 (确认键)

AU2

报警2指示灯



电热板温控面板

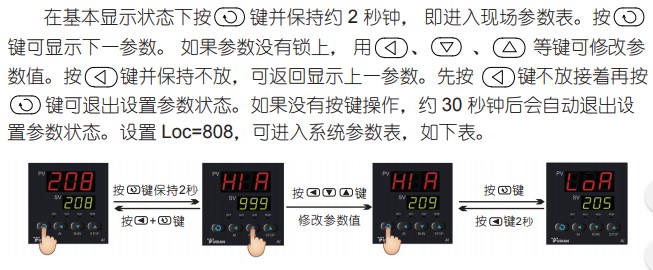

  七、参数设置

  1、长按左侧“Ο”键可进入下表。

名称

说明

设定范围

出厂值

HIA

上限报警

0-999

999

LOA

下限报警

0-999

-199

HdA

偏差上限报警

0-999

999

LOC

参数修改级别

0-255

0(严禁修改)

  2、设置给定值:在基本显示状态下可以通过按∧,∨,<键来修改下显示窗口显示的设定温度控制值。按∨键减小数据,按∧键增加数据,可修改数值位的小数点同时闪动(如同光标)。长按并保持不放可以快速地增加/减少数值,并且速度会随小数点右移自动加快(2级速度)。而按<键则可直接移动修改数据的位置(光标),按∧或∨键可修改闪动位置的数值,操作快捷。

  3、自整定(AT)操作:采用AI人工智能PID方式进行控制时,可进行自整定(AT)操作来确定PID调节参数。在基本显示状态下按<键并保持2秒钟,将出现AT参数。按∧键将下显示窗的OFF修改成ON,再按“Ο”键确认即可开始执行自整定功能。此时仪表下显示窗将闪动显示At字样,经过2个振荡周期后,仪表内部微处理器可自动演算出适合当前环境下的PID参数并自动结束自整定。如果要提前放弃自整定可再按<键并保持约2秒钟调出At参数,并将ON设置为OFF再按“Ο”键确认即可。(注:系统在不同给定值下整定得出的参数值不完全相同,执行自整定功能前应先将给定值SV设置在最常用的值上,自整定过程中禁止修改SV值。自整定刚结束时控制效果可能还不是最佳,由于有学习功能,因此使用一段时间后方可获得最佳效果。

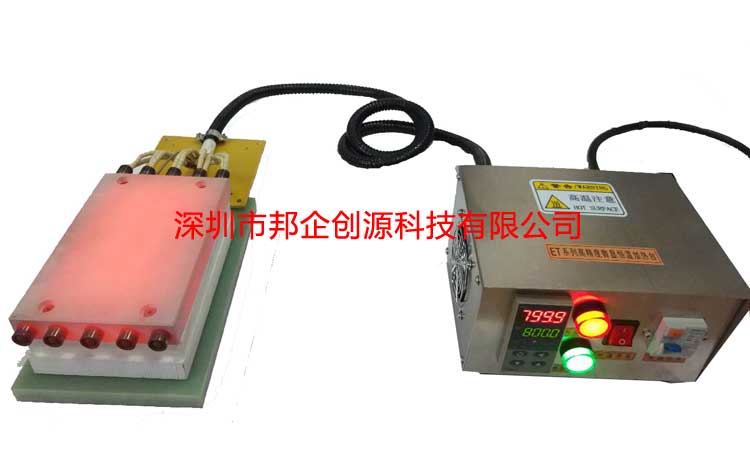

800度高温电热板

  八、保修

  1、在正常使用时而非人为损坏的情况下整机享有1年免费维修(发热管保修6个月);

  2、超过保修期后整机终身有偿服务;

  注意:

  1、电源线插到设备背部插孔内一定要检查是否有插牢固,不能出现虚接现象,要不会出现打火烧坏电源插座现象。

  2、刚开机加热温度可能超过用户设置温度3-5度,数分钟过后温度下降到设置温度,本特性能提高电热板温度均匀性。

  3、由于发热板为机加工产品,螺丝孔内有残余的机油,经过高温会蒸发,会冒出白色烟雾及异味,此现象属正常现象。经过一段时间的使用此现象将消失。

  4、设备使用时会发出脆响,系发热管热胀冷缩与安装孔壁及压板摩擦所致,请放心使用,不会存在危险。

  5、设备出厂时已经过24小时老化测试,请勿擅自更改内部参数设置,如人为修改参数错误而导致设备及人员损伤,本公司概不负责!!!
