电加热板的温度控制原理介绍说明

2018-09-18 20:30  来自: 加热板专业制造商-易拓(ETOOL)



  电加热板采用高精密度智能数显温度控制仪,采用先进的AI人工智能PID调节算法,无超调,具备自整定(AT)功能,精度高,操作安全简单;

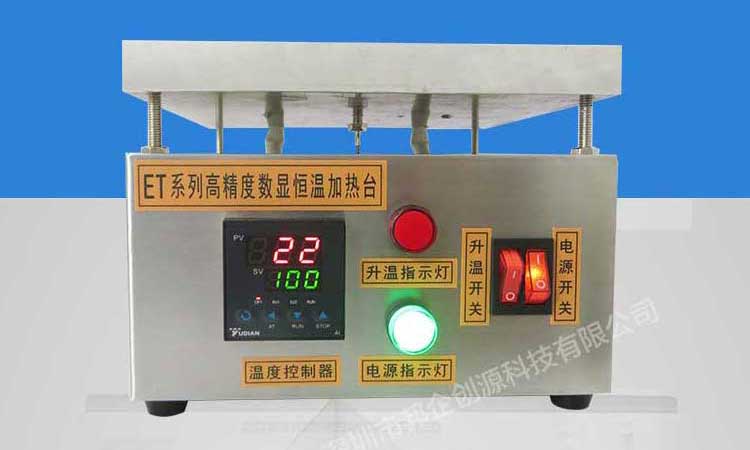

数显电加热板产品实物图片
数显电加热板产品实物图片

  电脑控制温控器:采用PID模糊控制技术用先进的数码技术通过Pvar、Ivar、Dvar(比例、积分、微分)三方面的结合调整形成一个模糊控制来解决惯性温度误差问题。

  采用了PID模糊控制技术,较好地解决了惯性温度误差的问题。传统的温控器,是利用热电偶线在温度化变化的情况下,产生变化的电流作为控制信号,对电器元件作定点的开关控制器。

  传统的温控器的电热元件一般以电热棒、发热圈为主,两者里面都用发热丝制成。发热丝通过电流加热时,通常达到1000℃以上,所以发热棒、发热圈内部温度都很高。

电加热板的温度控制原理图
电加热板的温度控制原理图

  一般进行温度控制的电器机械,其控制温度多在0-400℃之间,所以,传统的温控器进行温度控制期间,当被加热器件温度升高至设定温度时,温控器会发出信号停止加热。但这时发热棒或发热圈的内部温度会高于400℃, 发热棒、发热圈还将会对被加热的器件进行加热,即使温控器发出信号停止加热,被加热器件的温度还往往继续上升几度,然后才开始下降。当下降到设定温度的 限时,温控器又开始发出加热的信号,开始加热。通常 开始重新加热时,温度继续下降几度。

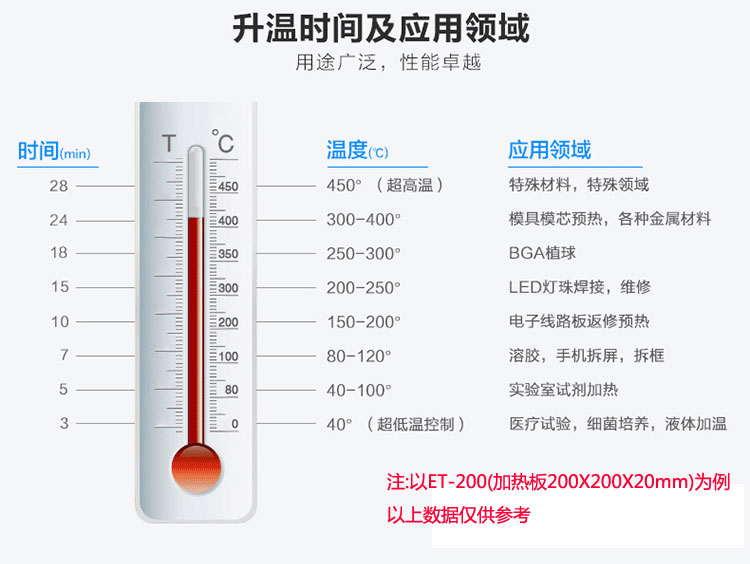

数显加热板时间温度应用领域
数显加热板时间温度应用领域

  要解决温控器这个问题,采用PID模糊控制技术,是明智的选择。PID模糊控制,是针对以上的情况而制定的、新的温度控制方案,用先进的数码技术通过Pvar、Ivar、Dvar三方面的结合调整,形成一个模糊控制,来解决惯性温度误差问题。 然 而,在很多情况下,由于传统的温控器温控方式存在较大的惯性温度误差,往往在要求精确的温控时,很多人会放弃自动控制而采用调压器来代替温控器。

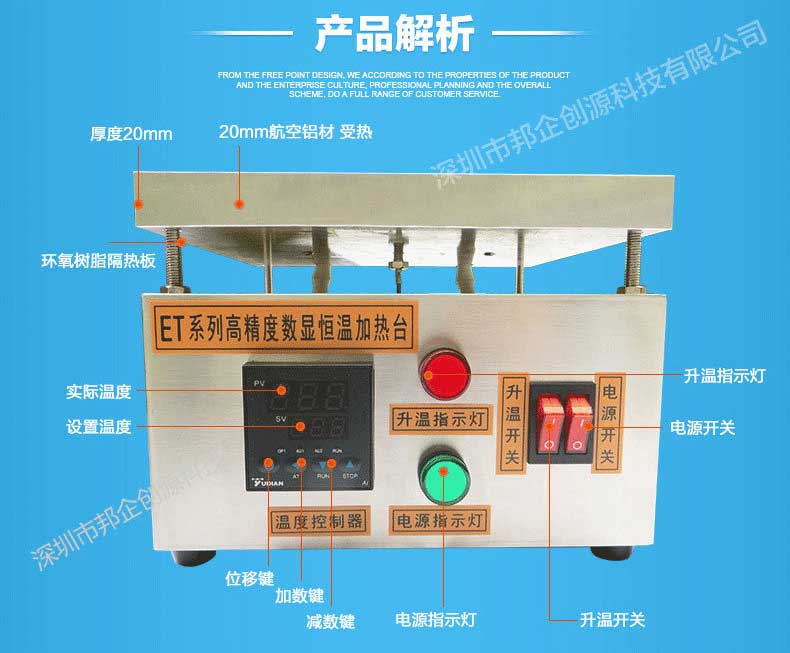

恒温电加热板产品结构图
恒温电加热板产品结构图

  当然,在 电压稳定工作的速度不变、外界气温不变和空气流动速度不变的情况下,这样做是完全可以的,但要清楚地知道,以上的环境因素是不断改变的,同时,用调压器来 代替温度控制器时,必须在很大程度上靠人力调节,随着工作环境的变化而用人手调好所需温度的度数,然后靠相对稳定的电压来通电加热,勉强运作,但这决不是 自动控温。

  当需要控温的关键很多时,就会手忙脚乱。这样,调压器就派不上用场,因为靠人手不能同时调节那么多需要温控的关键,只有采用PID模糊控制技术,才能解决这个问题,使操作得心应手,运行畅顺。 例如烫金机,其温度要求比较稳定,通常在正负2℃以 内才能较好运作。高速烫金机烫制同一种产品图案时,随着速度加快,加热速度也要相应提高。

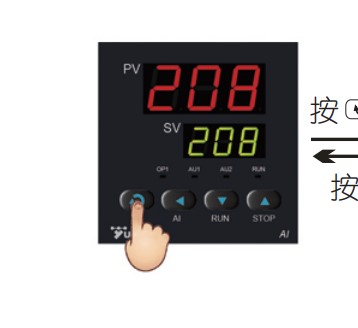

PID温度控制器面板
PID温度控制器面板


  传统的温度控制器方式和采用调压器操作就不能胜任,产品的 质量就不能保证,因为烫金之前必须要把烫金机的运转速度调节适当,用速度来迁就温度控制器和调压器的弱点。但是,如果采用PID模糊控制的温度控制器,就能解决以上的问题,因为PID中的P,即Pvar功率变量控制,能随着烫金机工作速度加快而加大功率输出的百分量。

  加热板专业制造商-易拓(ETOOL):10年专注设计生产恒温加热板,电加热板,数显加热板厂家,广泛应用于工业、医疗行业、研究所科研实验室等领域.可根据客户要求按需定制.如果对电加热板的温度控制不了解,可咨询我们技术工程师。
