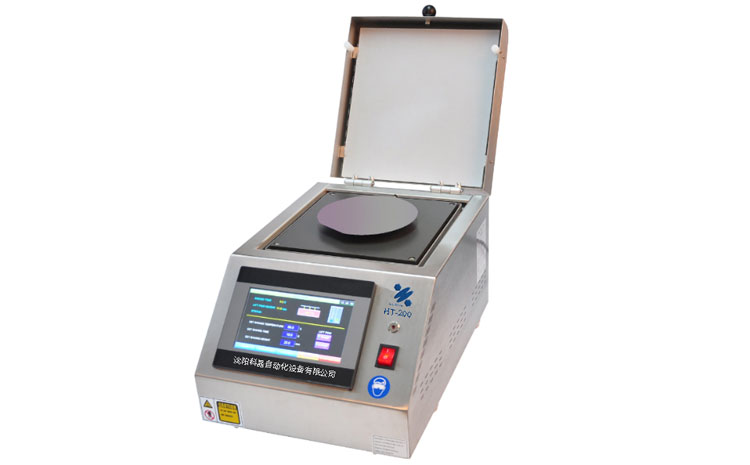

充氮型程控烤胶机
 |
产品介绍
充氮型程控烤胶机增加密封盖和氮气注入口，保证氮气均匀通入烤胶机内部形成惰性气体保护气氛。程控精密型烤胶机是一款自带顶升功能，具备真空吸附和可进行线性控温的高精密烤胶设备。可订制带有接近模式烤胶的顶升功能，方便计时，方便上下片拿取，顶升功能能够进行5步编程，可存贮100组顶升烤胶程序。烤胶温度可达800℃(更高温度可选)，可实现控温在±0.5℃以内，温度分辨率在0.1℃，表面温度均匀性小于1%的控温操作。
充氮型程控烤胶机

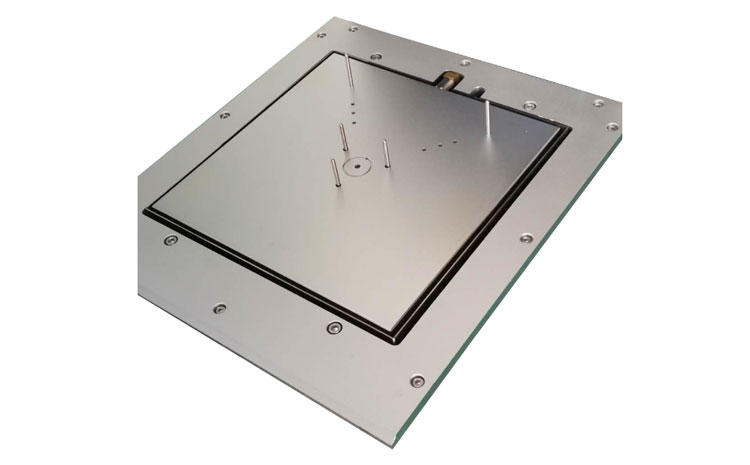

带真空吸附功能，顶针接近面板时可开启真空吸附，保证不滑片，紧密接触加热面板。带线性控温功能，程序自行控制加热输出，进行线性加热，升温速率在0.1-15℃/min，多可分为10段变温区间控制。
800℃高温型烤胶机，面板采用高传导非金属陶瓷面板，耐高温不变色。外壳采用不锈钢镀膜处理，耐氧化变色。加热部件采用高温加热盘管，具有使用寿命长，加热均匀性高的显著特点。
充氮型程控烤胶机产品介绍
1.硬质阳极氧化侣耐腐蚀面板

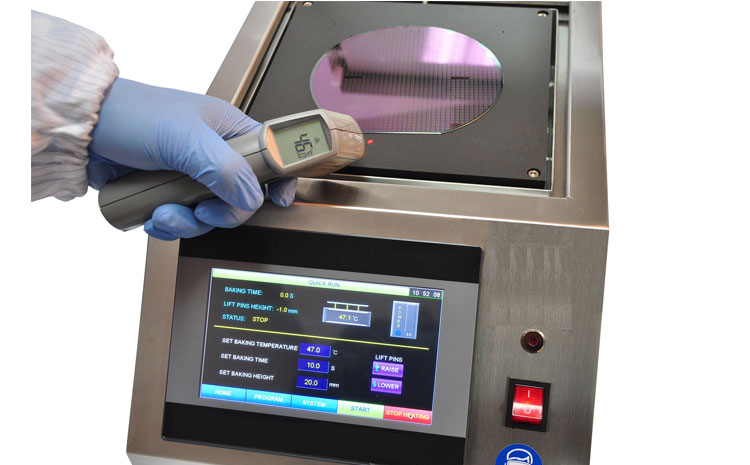

2.7寸全彩触屏操作，高级PLC控制
3.可降低操作高度，嵌入式安装设计
4.带自动顶升功能，实现接近烤胶模式
5.带线性控混模式及真空吸附功能
6.带抽风、充氮气或PDMS等附加功能
7.加热面板尺寸：220mm*220mm方形(ET100-PA)

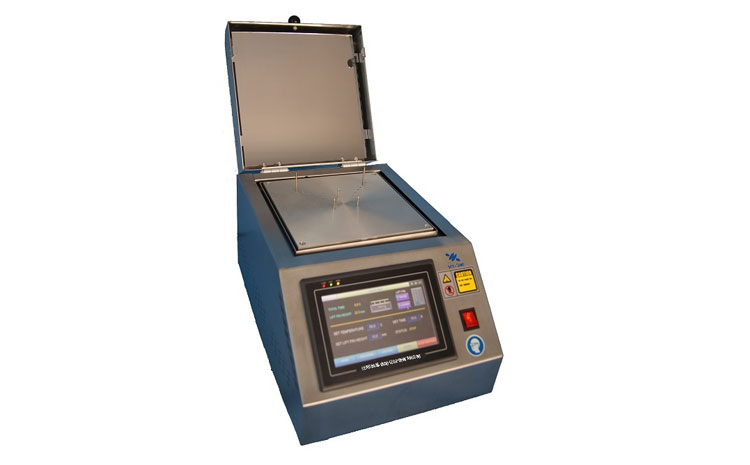

顶升功能烤胶机
烤胶机技术参数
1.340mrn*340mm方形(ET2Q0-PA)
2.电源输入：220V1000W(ET100-PA);220V，3500W(ET200-PA)
3.控温范围：室温-300℃;温度分辨率：0.1℃
4.控温精度：±0.2℃;温度均匀性:<±1%
5.可存贮100组烤胶配方，每个配方可设置5个加热阶段
6.电动顶针调节高度：0-30mm;顶针高度分辨率：0.1mm
7.顶针可使用底物直径大于40mm/120mm圆晶，特殊要求可定制
8.外型尺寸：360mm(W)*530mm(D)*415mm(H)
|
产品
|

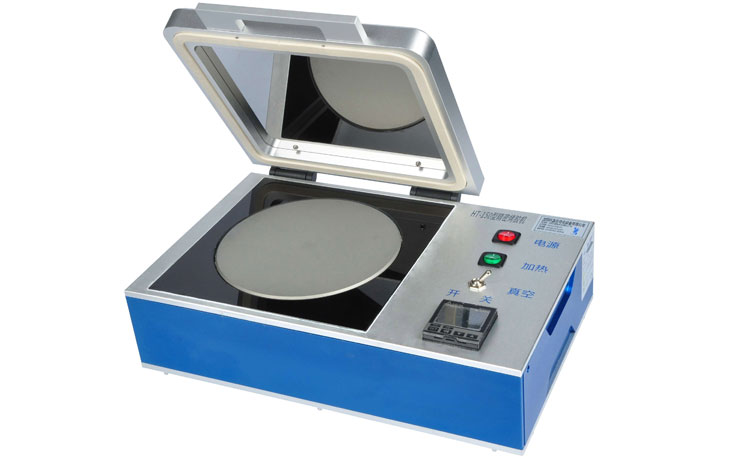

实用型烤胶机
|
程控型烤胶机
|
高温型烤胶机
|
||||||||
|
参数
|
ET5 | ET6 | ET10 | ET100-SE | ET100-PE | ET200-SE | ET200-PE | ET5-HT | ET100-HT | ETIOOHKTM | ET200HT<TM |
|
面板有效尺寸 (inch)
|
5寸 | 6寸 | 8寸 | 8寸 | 8寸 | 12寸 | 12寸 | 5寸 | 8寸 | 8寸 | 12寸 |
| 300 | -250 | -300 | -300 | -300 | -300 | -300 | -600 | -600 | -600 | -600 | |
|
温度分辨率
|
0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
|
控温精度(X)
|
±1 | ±0.2 | ±1 | ±0.2 | ±0.2 | ±0.2 | ±0.2 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
|
温度均匀性(%)
|
±1 | ±1 | ±1 | ±1 | ±1 | ±2 | ±2 | 14 | ±4 | ±4 | ±5 |
|
恒温计时
|
无 | 无 | 无 | 有 | 有 | 有 | 有 | 无 | 无 | 有 | 有 |
|
线性控温
|
无 | 有 | 无 | 无 | 有 | 无 | 有 | 无 | 无 | 有 | 有 |
|
真空吸附功能
|
无 | 有 | 无 | 无 | 有 | 无 | 有 | 无 | 无 | 无 | 无 |
|
顶针功能
|
无 | 无 | 无 | 有 | 有 | 有 | 有 | 无 | 无 | 无 | 无 |
|
恒温程控顶升
|
无 | 无 | 无 | 5步100组 | 5步100组 | 5步100组 | 5步100组 | 无 | 无 | 无 | 无 |
|
程控线性控温
|
无 | 无 | 无 | 无 | 10 步100组 | 无 | 10 步100组 | 无 | 无 | 20 步100组 | 20 步100组 |
|
温度偏整报警
|
无 | 无 | 无 | 有 | 有 | 有 | 有 | 无 | 无 | 有 | 有 |
|
人机界面
|
段码数显 | 段码数显 | 段码数显 | 触摸屏 | 触摸屏 | 触摸屏 | 触摸屏 | 段码数显 | 段码数显 | 触摸屏 | 触摸屏 |
|
面板材料
|
硬质氧化铝 | 硬质氧化铝 | 硬质氧化铝 | 硬质氧化铝 | 硬质氧化铝 | 硬质氧化铝 | 硬质氧化铝 | 陶瓷面 | 陶瓷面 | 陶瓷面 | 陶瓷面 |
|
外壳材料
|
拉丝不锈钢 | 阳极震化铝 | 拉丝不锈钢 | 拉丝不锈钢 | 拉丝不锈钢 | 拉丝不锈钢 | 拉丝不锈钢 | 镀膜不锈钢 | 馈艘不锈钢 | 镀膜不锈钢 | 镀膜不精钢 |
|
功率(W)
|
800 | 800 | 1000 | 1000 | 1000 | 3500 | 3500 | 1600 | 2500 | 2500 | 5000 |
|
嵌入式设计
|
无 | 无 | 无 | 有 | 有 | 无 | 无 | 无 | 无 | 无 | 无 |
|
外形尺寸(mm)
|
180*180*250 | 369*270*126 | 250*270*250 | 303*446*295 | 303*446*295 | 423*562*295 | 423*562*295 | 245*347*352 | 245*347*352 | 245*347*352 | 423*550*490 |
|
备注
|
科研教学型
|
高端程控级，可扩展抽风、 真空、吹氮气或HMDS功能
|
高温型
|
||||||||
