产品介绍

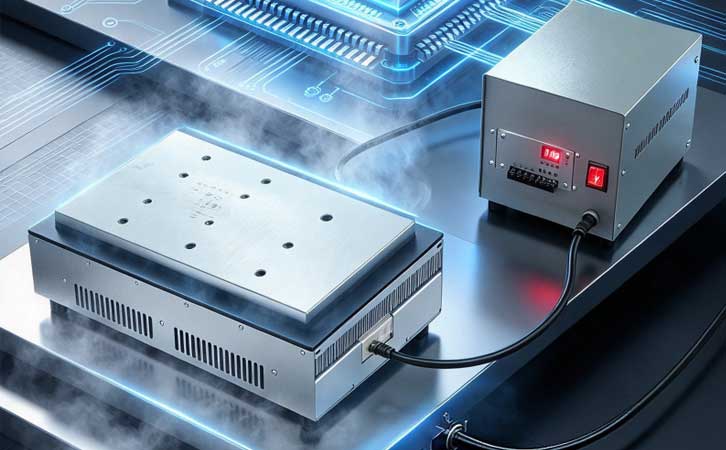

高精度数显恒温制冷台
目 录
- 前言
- 产品概述与产品特点
- 主要技术规格参数
- 控制器面板部件说明
- 基础操作使用方法
- 参数设置（E1～E9）
- 安全使用注意事项
- 故障代码与故障排查
- 装箱清单
- 保修条款
- 产品声明
1. 前言
感谢您选用我司ET-360智能数显恒温制冷平台。设备通电、安装使用前，请完整阅读本说明书，严格遵循规范操作，防止误操作引发设备损坏与安全隐患。阅读完毕后妥善保管说明书，方便后期调试、检修查阅。
若使用中发现设备功能与说明书描述不一致、设备出现异常故障，请及时联系我司售后或供货经销商。
重要提示：本说明书如有版本更新、技术调整，厂商恕不另行通知。
2. 产品概述与产品特点
2.1 产品概述
ET-360制冷台为分体式半导体恒温设备，由铝合金制冷工作台+独立智能温控控制器组成，搭配NTC温度传感器实时采集平台温度；控制器自动分析温度数据，控制TEC半导体模组完成制冷、加热双向恒温切换，广泛用于实验室恒温测试、电子元器件低温返修、光学样品恒温实验等场景。

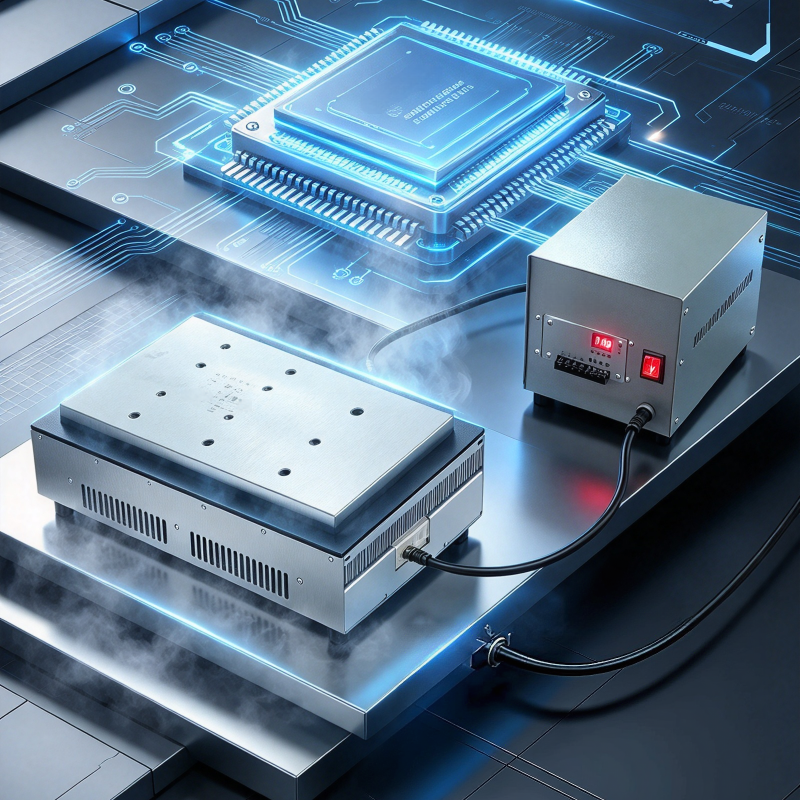

图1 ET-360制冷台整机实拍图
2.2 产品八大核心优势
- 冷热双向自动切换，自动启停制冷/加热模组，无需人工切换模式；
- 宽量程控温、控温精度高，满足多场景恒温需求；
- LED智能数显屏，实时显示温度、参数代码、故障告警；
- 适配宽范围工作电压，供电兼容性强；
- 独立风扇控制，设备停机后支持延时散热保护模组；
- 标配RS485通讯接口，支持远程温控、批量温度数据采集；
- 内置传感器故障、超高温/超低温声光报警功能；
- 整机不锈钢外壳防护，笼式螺丝端子，接线便捷牢固，设备使用寿命更长。
4. 控制器面板部件说明
图2 温控控制器面板标注示意图
- 温度传感器探头：实时采集制冷平台表面温度；
- LED显示屏：显示实时温度、参数代码、故障代码HHH（超高温）/LLL（超低温）；
- 蜂鸣器：设备故障、参数设置错误、超高低温时发出报警声响；
-
四路状态指示灯：
- S/TA：设置状态、温度报警指示灯；
- C/FD：制冷运行指示灯，风扇延时阶段闪烁；
- H/FD：加热运行指示灯，风扇延时阶段闪烁；
- RS485：通讯工作指示灯；
-
操作按键：
- RET：返回测温界面、设备开关机；
- SET：进入参数菜单、确认参数修改；
- UP：参数代码/数值上调；
- DOWN：参数代码/数值下调；
- 接线端子：POWER电源、TEC半导体模块、FAN风扇、RS485通讯、NTC传感器、S1/S2外部过温保护端子。
5. 基础操作使用方法
5.1 开启与关闭温控器
温控器通电后默认开机状态；开机时长按RET键2秒以上可关闭设备；关机状态短按RET键一次开机；设备刚关闭5秒内，RET按键操作无效。
5.2 菜单参数总表
| 符号 | 功能说明 | 设置范围 | 出厂初始值 | 单位 |
|---|---|---|---|---|
| E1 | 制冷启动温度 | -40 ~ +120 | 19 | ℃ |
| E2 | 制热启动温度 | -40 ~ +120 | 17 | ℃ |
| E3 | 制冷降温转换温差 | 0.1 ~ 20 | 1 | ℃ |
| E4 | 制热升温转换温差 | 0.1 ~ 20 | 1 | ℃ |
| E5 | 高低温报警温差 | 10 ~ 50 | 50 | ℃ |
| E6 | 风扇延时停止时间 | 0 ~ 60 | 5 | min |
| E7 | 温度校正值 | -10 ~ +10 | 0 | ℃ |
| E8 | 设备通讯ID | 1 ~ 128 | 1 | / |
5.3 控制逻辑举例（出厂默认参数）
温度高于19℃（E1）启动制冷，温度降至18℃（E1-E3）停止制冷，风扇延时5分钟关闭；温度高于69℃触发高温报警，屏幕显示HHH、蜂鸣器报警。
温度低于17℃（E2）启动加热，温度升至18℃（E2+E4）停止加热，风扇延时5分钟关闭；温度低于-33℃触发低温报警，屏幕显示LLL、蜂鸣器报警。
6. 参数设置（E1～E9）
待机长按SET键2秒进入菜单，UP/DOWN切换至对应参数，按SET进入数值调节；长按UP/DOWN可快速调整数值。
- E1 制冷启动温度：限制条件：E1≥E2+E4。
- E2 制热启动温度：限制条件：E2≤E1-E3。
- E3 制冷降温转换温差：实测温度＜E1-E3时，关闭制冷输出。
- E4 制热升温转换温差：实测温度＞E2+E4时，关闭加热输出。
- E5 高低温报警温差：温度＞E1+E5 或 温度＜E2-E5，设备声光报警，屏幕HHH/LLL。
- E6 风扇延时停止：制冷/加热停止后风扇持续散热，延时期间对应指示灯闪烁。
- E7 温度校正：用于修正测温偏差，校正后温度=实测温度+校正值，支持正负数值。
- E8 设备ID：RS485通讯设备识别号，范围1~128，出厂默认1。
- 恢复默认设置：待机状态连续按两次RET键，全部参数一键恢复出厂初始值。
7. 安全使用注意事项
- 接线前必须完全切断电源，避免短路烧毁控制器与制冷模组；
- NTC传感器线缆远离大功率电源线，防止电磁干扰造成测温不准；
- TEC半导体模块区分正负极，严禁反接；
- RS485通讯推荐使用屏蔽双绞线布线；
- 禁止在高湿、腐蚀性气体、粉尘严重环境长期使用；
- 外接负载不得超过设备额定功率；
- 非专业人员禁止拆解设备壳体、改装内部线路；
- 长期闲置设备请断开总电源。
8. 故障代码与故障排查
| 故障显示 | 故障描述 | 故障排查 |
|---|---|---|
| HHH | 超高温报警 | 检查散热风扇、E5报警参数； |
| LLL | 超低温报警 | 检查制冷模组、环境通风； |
| 测温数值漂移 | 测温不稳定 | 检查NTC探头接线，调整E7温度校正； |
| 无制冷/加热输出 | 无冷热功率输出 | 核对E1/E2温度阈值，确认设备处于开机状态； |
| 风扇不转 | 风扇不运行 | 检查FAN端子接线、E6延时参数。 |
9. 装箱清单
- ET-360恒温制冷台主机 ×1
- 产品使用说明书 ×1
10. 保修条款
正常工况下整机质保12个月，质保期内非人为损坏免费维修更换配件；人为摔损、进水、私自改装、超负载使用不在保修范围。
11. 产品声明
本产品技术规格、说明书内容因产品迭代优化可能调整，厂商不另行通知；图片仅供参考，实物外观以出厂产品为准。
