  恒温加热板包括加热面板和控制台,所述的加热面板和控制台之间包括引线管,引线管内部接有导线,所述的加热面板为一个发热整体,加热面板内包括多个加热管,加热体均匀排布。

  一,加热板产品结构原理

  加热板专业制造商-易拓(ETOOL)致力于电热恒温加热板的研究与制作,众所周知一个产品的优劣及市场定位主要取决于三个方面,第一是配件的选择,第二是设计合理性,第三是制作的工艺是否精良。

加热板产品结构图
加热板产品结构图

  第一,我司选用的是“厦门宇电”的高精度数显温控器,业内知名度很高,质量可靠,最高质保期可达24个月;关键性的发热部件选用了进口的电阻丝制作的不锈钢发热管,在同等使用条件下,寿命是同等规格普通发热管的1倍以上,450度的高温机型选用的更是纯进口的发热管,质量更好,寿命更长;外壳材料均选用SUS304不锈钢制作,防锈等级比铁皮烤漆或者是SUS201材料都要高很多。

  第二,我司一直都致力于将加热台做好、做精、经过几年的摸索研究,加热台产品已更新换代了好几次,结构更合理,外观更漂亮,温度更精准。

  第三,我司所聘请的装配人员均为拥有电工证书的合格电工;内部布线十分规整,所有线材均为防火国标等级的无卤高温线。下面是加热板接法电路图

加热板接法图
加热板接法图

  二,加热板电热管接线方法

  在实际使用中、设备维护中,经常会遇到不知道如何来连接加热管的供电,其实加热管的加热方式种类不多,常见的有串联、并联、三相星型接法、三相三角形接法,使用时首先要看电热管本身的额定输入电压,然后根据实际的使用电压来选择适合的接线方式,下图中,我们选用了螺纹型加热管(由3支U型组合而成的),来告诉大家常见的几种接法,大体分星形接法和三角接法。如果是380V的你就接2根2火线,如果是220V的你就接1零1火,还有就是特殊电压的你要根据他的规格来接.

  下面是具体的接线方法:如果是额定电压220V的加热管,要接在380V的电路中,需要采用星形接法。

恒温加热板产品图片
恒温加热板产品图片

  如果是额定电压380V的加热管,要接在380V的电路中,需要采用三角形接法。

  如果是额定电压380V的加热管,采用星形接法,则达不到加热管的额定功率。实际功率为原来额定功率的(220*220)/(380*380) .约三分之一左右。

  电热管的发热主要是靠内部的电热丝通过电流发热,而接线方式决定了通电的电流电压状态,所以说电加热管的接线方式很重要。关于接线方式对电热管的影响可以通过关于电热管接线方式的影响一文了解。电热管在合理的使用条件下,电压和功率越大发热效率越高。而加热管接线方式则决定了外部电压电流通过电阻丝的方式,所以说电热管的接线方式的选择具有很重要的现实意义。那么我们如何选择电加热管的接线方式呢?

  三,电热管的接线方式

  下面就这个问题做简要介绍:电热管的接线方式在加热管上常用的有两种:三角形接法和星形接法(也就是俗称的Y形接法)

  1、三角形接法:

  ①三角形接法:电加热管每个元件的首端接另一个元件的尾端,三个接点分别接三根相线的接线方式;

  ②三角形接法的特点:三个电加热管元件额定电压为380伏;如三个元件电阻值不同,也不影响这种接法的可行性。三角形接法比星形接法功率和电流都三倍。

  2、星形接法:

  ①星形接法:三个电热管的加热元件,每个元件的首端连在一起(这个点称中性点),三个尾端分别接三根相线的接线方式。

  ②三个元件额定电压为220伏时;如果三个元件电阻值不同,则中性点应该接零线。

电热棒-加热管-加热器-法兰加热管接线图-接线方法

  电加热管接线图:

  一、并联

  并联是将电加热管首首相连接,同时尾尾相连接的一种连接方式,即并联电路。

电加热管接线图

  电加热管接线图

  a.并联电路中总电压等于各支路电压

  b.并联电路中总电流等于各支路电流之和

  c.并联电路中总电阻等于:1/R总=1/(1/R1+1/R2+1/R3+……+1/Rn),即总电阻的倒数等于各分电阻的倒数之和对于n个相等的电阻并联,公式就简化为R并=R/n

  d.并联电路中总功率等于各支路功率之和电热管连接在同一个电路中,但是通过不同的导线连接,导致两个互不影响,一处断路不会影响另一处。

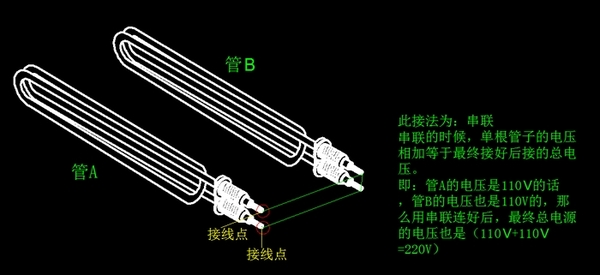

  二、串联

  串联是链接电热元件的基本方式之一,是将加热管一个接一个首尾相连,串联起来使用的方式叫串联电路。

电加热管接线

  电加热管接线

  a.串联电路中总电压等于各支路电压之和

  b.串联电路中总电流等于各支路电流

  c.串联电路中总电阻等于各支路电阻之和

  d.串联电路中总功率等于各支路功率之和加热管连接在同一个电路中,因此在串联电路中,如果有一个用电热元件损坏或某一处断开,整个电路将变成断路,电路就会无电流,所有用元件都将停止工作。

  三、三角接法(角接)

  三角形接法是将各相电源或负载依次首尾相连,并将每个相连的点引出,作为三相电的三个相线。

电加热管接线图

  电加热管接线图

  a.三角接法电路中线电压等于相电压

  b.三角接法电路中线电流等于相电流*根号3

  四、Y型接法(星型接法)

  星形接法是三相交流电源与三相用电器的一种接线方法。就是把三相负载的3个末端连接在一起作为公共端,由3个首端引出3条火线的连接方式。

电加热管接线图

  电加热管接线图

  a.Y型接法电路中线电压等于相电压*根号3

  b.Y型接法电路中线电流等于相电流

  加热板专业制造商-易拓(ETOOL):10年专注设计生产电热恒温加热板,高温加热板,恒温加热台厂家,广泛应用于工业、医疗行业、研究所科研实验室等领域.可根据客户要求按需定制.如果对加热板接法电路图不了解,可咨询我们技术工程师。
